Avrupa Elektrik Sigortaları ve Devre Kesicileri

Sigortalar, bazı evlerde hala kullanılan ancak büyük ölçüde devre kesicilerle değiştirilmiş eski güvenlik cihazlarıdır. Sigorta, elektrik akımı belirli bir seviyeyi aştığında eriyen bir tel veya flaman içeren küçük, silindirik bir cihazdır. Sigorta eridiğinde devreyi keser ve elektrik akışını durdurur. Sigortalar, içlerinden güvenli bir şekilde geçebilecek maksimum akımı belirten farklı değerlere sahiptir. Bir sigorta attığında, aynı değerde yenisiyle değiştirilmelidir.

Devre kesiciler ise, akım belirli bir seviyeyi aştığında devreyi kesmek için elektromekanik bir anahtar kullanan daha modern güvenlik cihazlarıdır. Sigortaların aksine, devre kesiciler attıktan sonra sıfırlanabilir, bu da onları kullanımı daha pratik hale getirir. Devre kesiciler, içlerinden güvenli bir şekilde geçebilecek maksimum akımı gösteren farklı boyutlarda ve değerlerde gelir. Bir devre kesici attığında, anahtar "açık" konumuna geri getirilerek sıfırlanabilir.

Genel olarak, devre kesiciler sigortalardan daha güvenilir ve pratik kabul edilir, ancak her iki cihaz da ev elektrik kablolamasını aşırı yüklenme veya kısa devrelerden kaynaklanan hasarlardan koruma gibi aynı temel amaca hizmet eder. Evinizde kullanılan sigorta veya devre kesicilerin, korudukları elektrik yükü için uygun değerlere sahip olduğundan emin olmak önemlidir.

IEC 60269'a (eski adıyla IEC 269, EN 60269 ve VDE 0636'ya eşdeğer) göre alçak gerilim sigortaları, dağıtım ağlarında, endüstride ve örneğin sigorta kutularındaki gibi son kullanıcılar tarafından kullanılır. Tipik nominal gerilim 230/400 V AC'dir. Endüstriyel tesisler için 1000 V DC veya AC gerilime kadar tasarımlar mevcuttur.

Farklı çalışma sınıflarında (açma karakteristikleri) üretilen çeşitli sigorta türleri (vidalı sigortalar, NH sigortalar ve silindirik sigortalar gibi) mevcuttur.

gG (gL) çalışma sınıfı için zaman-akım diyagramı, örnek

Sigortalar, diğer koruma cihazları gibi açma karakteristikleri ile karakterize edilirler. Nominal akım ve kesme kapasitesi ile birlikte bu önemli bir parametredir.

Açma karakteristiği, bir zaman-akım diyagramında, nominal akıma göre belirli bağıl aşırı akımlar için açma süreleri aralığını tanımlar. Aynı karakteristik için toleranslar nispeten büyüktür. Örneğin, nominal akımın 1,5 katında açma süresi yaklaşık bir saattir, 15 katında (kısa devre) ise 50 ms'den azdır.

Tüm koruma cihazlarının zaman-akım diyagramları için, düşük aşırı akımlar için tolerans aralığının nispeten yüksek aşırı akımlara göre daha büyük olması karakteristiktir. Sıkı açma toleransları gerekliyse (örneğin, küçük bir transformatörü aşırı yükten korumak için), bir sigorta elemanı genellikle uygun değildir. Alternatif olarak, sıcaklık sigortaları veya bimetal aşırı akım anahtarları kullanılır.

Yavaş atan D tipi sigortalar 1930 civarında piyasaya sürüldü. Bunları geleneksel hızlı atan sigortalardan ayırmak için stilize bir salyangoz sembolü veya İsviçre için daire içine alınmış T harfi ile işaretlendiler. 1967/68'de devre koruma sigortaları için yavaş atan ve hızlı (normal) sigortalar arasındaki ayrım kaldırıldı ve tek tip gL (daha sonra gG) çalışma sınıfı getirildi. gL (gG) karakteristiği yavaş-hızlıdır; yani düşük kısa devre akımlarında yavaş, yüksek akımlarda hızlıdır. Salyangoz sembolü işareti, gL D-sigortaları için onlarca yıl boyunca korundu.

gG (gL) çalışma sınıfına sahip sigortalar için temel bir kural olarak, akım nominal akımın dört katını (gL için beş katı) aştığında, sigorta beş saniye içinde atar ve nominal akımın dokuz katını aştığında, açma süresi 0,2 saniye olacaktır.

Bir alçak gerilim sigortasının çalışma sınıfı iki harfle belirlenir; burada ilk harf fonksiyonel sınıfı, ikinci harf ise korunan nesneyi gösterir. Bir sigortanın fonksiyonel sınıfı, belirli akımları hasar görmeden iletme ve belirli bir aralığın üzerindeki aşırı akımları kesebilme yeteneğini gösterir.

İki fonksiyonel sınıf vardır:

Korunan nesnelerle ilgili olarak aşağıdakiler arasında bir ayrım yapılır:

Bunlar birleştirildiğinde aşağıdaki yaygın çalışma sınıfları ortaya çıkar:

Avrupa ve ABD sigortaları, nominal akım tanımları ve açma karakteristikleri açısından farklılık gösterir.

Açma karakteristiği ile yakından ilgili olan şey, bir elektrik dağıtım sisteminin seçiciliğidir: bir kısa devre veya aşırı yük durumunda, sadece etkilenen devrenin sigortası atmalı, diğer devreleri de koruyan daha üst düzey sigortalar atmamalıdır. Bu nedenle, sigortalar tepki davranışları açısından birbirleriyle koordine edilmelidir.

Kısa devre veya yüksek ani akım durumunda, I²t geçiş enerjisi (akımın karesinin zaman içindeki integrali, erime integrali veya akım integrali olarak da bilinir) önemlidir. Sigortanın ohmik direnci ile çarpıldığında, sigortanın atmasına neredeyse neden olmayan enerji değerini tanımlar: sigorta elemanındaki güç kaybı (Joule ısınması) akımın karesine bağlıdır ve sigortayı belirli bir süre içinde açtıran belirli bir sıcaklığa yol açar. Geçiş enerjisi sigortaların boyutlandırılmasında asla tam olarak kullanılmamalıdır, çünkü bunlar birçok anahtarlama döngüsü boyunca termal olarak değişir ve erken tetiklenebilirler.

D-sigortası için vidalı bir sigorta yuvası, bağlantı elemanı (bağlantı vidası) olan sabit bir sigorta tabanı ve pencereli çıkarılabilir bir vida kapağından oluşur. Sigorta elemanı (eriyen eleman, sigorta kartuşu, sigorta), sigorta vidalandığında vida kapağının penceresinin arkasında bulunan renkli bir çalışma durumu göstergesine (tanımlama işareti, ayrıca anahtarlama durumu göstergesi veya kesinti dedektörü) ve bağlantı ekinin çapıyla eşleştirilen bir ayak bağlantısına sahiptir. Bağlantı ekleri genellikle renk kodludur ve sigortanın tanımlama elemanının rengiyle aynıdır (aşağıdaki tabloya bakın). Bağlantı vidasının yalıtılmış başlığının iç çapı, kullanılabilecek sigorta boyutlarının çapını ve dolayısıyla nominal akımını sınırlar. Vida, yalıtım gövdesinin silindir kılıfındaki iki oluğa geçen özel bir aletle güvenli bir şekilde sıkılmalı ve kurulu hattın yük kapasitesine uygun olarak seçilmelidir.

Sigorta elemanı, sigortanın reaktif, değiştirilebilir parçasıdır.

Vidalı sigortalar, nominal akıma bağlı olarak çap kademeli ayak bağlantılarına sahiptir. Sigorta yuvasının tabanı, amaçlanandan daha yüksek nominal akıma sahip sigortaların kullanılmasını önleyen karşılık gelen renkli bir bağlantı elemanı (bağlantı vidası, bağlantı eki) içerir. Geleneksel olarak, 10 A'lik bir sigortanın 6 A'lik bir bağlantı vidası ile donatılmasına izin veren Diazed DII sigortaları için bir istisna vardır. Özel tip 10A/6F, 10/6A veya 10R/6 olarak adlandırılır.

Sigorta elemanının başlık bağlantısının ortasında, anahtarlama durumu göstergesi olarak renkli bir metal plaka olan tanımlama işareti bulunur. Bir yay ile desteklenir ve sigorta elemanının ayak bağlantısına takılı yüksek dirençli bir tel tarafından tutulur. Erimiş iletkenin erimesinden sonra, tanımlama işaretini tutan tel de erir ve işaretin fırlatılmasına neden olur. Vida kapağındaki cam bir panel, tanımlama işaretinin düşmesini önler ve atmış sigortanın görsel olarak kontrol edilmesini sağlar.

Tanımlama işaretleri ve bağlantı ekleri nominal akıma bağlı olarak renk kodludur. 1906'da D tipi sigortalar geliştirilirken, 1900'deki Germania posta pulu setinin renkleri bir anımsatıcı cihaz olarak seçildi. Bunların ve daha sonraki posta pullarının renkleri şöyledir: 5-pfennig pulu yeşil, 10-pfennig pulu kırmızı, 15-pfennig pulu gri, 20-pfennig pulu mavi, 25-pfennig pulu sarı.

D tipi ve D0 tipi sigortalar arasındaki ana fark, farklı boyutlarına ek olarak izin verilen çalışma gerilimidir: D tipi sigortalar 500 V'a kadar gerilim için uygunken, 750 V'a kadar özel tipleri (hem AC hem de DC) bulunurken, D0 sistemi sadece 400 V AC ve 250 V DC'ye kadar gerilim için tasarlanmıştır.

Günümüzde gG çalışma sınıfı (1998'e kadar eskiden gL) vidalı sigortalar, örneğin dağıtıcılara giden hatları korumak için hat koruma sigortası olarak kullanılır. Vidalı sigortalar, özellikle yüksek yol verme akımlarına sahip makineler çalıştırıldığında motorları korumak için bazen motor koruma anahtarlarıyla birlikte kullanılmaya devam etmektedir.

Vidalı sigortalar (D, D0) yük altında sadece aşağıdaki koşullar altında çalıştırılabilir:

• Sadece eğitimli personel tarafından
  • 400 V üzeri AC gerilim, maksimum 16 A nominal akım
  • 25-60 V DC gerilim, maksimum 6 A nominal akım
  • 60-120 V DC gerilim, maksimum 2 A nominal akım
  • 120-750 V DC gerilim, maksimum 1 A nominal akım
• Ayrıca vasıfsız kişiler tarafından
  • Maks. 400 V AC gerilim, 63 A'e kadar nominal akım
  • Maks. 25 V DC gerilim

D-Sistemi (ayrıca DIAZED; diametrik olarak derecelendirilmiş iki parçalı Edison sigorta fişi), başlangıçta bugünkü DⅡ boyutunda olan Siemens-Schuckertwerke tarafından geliştirilmiştir. DIAZED bir markadır, bu nedenle nötr standart tanımı D-Sistemi veya D-sigortasıdır. ABD'de "fiş sigortaları" olarak hala kullanılan, önceden yaygın olan tek parça sigorta fişlerinin yerini almıştır. Bu sistemdeki yenilik, vida kapağı ile sigorta elemanının ("kartuş") ayrılmasıydı. D-sigortaları beş boyutta mevcuttur. Tanımlama, D harfi ve bir Romen rakamından oluşur. Yavaş atan tipler DT olarak da adlandırılır.

¹Vida kapağının dişi: E = Edison dişi, G = boru dişi, düz, R = boru dişi, harici diş konik

Daha küçük çaplı NDz sigortaları (daha az yaygın olarak ND veya DⅠ olarak adlandırılır) 1920'lerin sonunda piyasaya sürüldü ve bir redüksiyon manşonu ile DⅡ yuvalarına takılabildikleri için "tasarruf kartuşları" olarak da adlandırılırlar. Bugün, İsviçre'de SE 21 vida kapaklı kısa DⅠ tasarımı yaygın olmasına rağmen, eski kurulumlarda neredeyse hiç kullanılmamaktadır. En yaygın Diazed sigortası muhtemelen DⅡ boyutundadır. Ayrıca DⅢ yuvalarında bir tespit klipsi ile takılabilir. DⅢ, DⅣ ve DⅤ boyutları bugün hala eski ana dağıtım panolarında kullanılmaktadır. DⅣ ve DⅤ boyutları onlarca yıldır yeni kurulumlara takılmamaktadır, çünkü NH sigortaları bu kadar yüksek akımlar ve yük altında çalışma için daha uygundur. DⅡ ve DⅢ boyutları, daha yüksek nominal gerilimler için normal veya uzatılmış versiyonlarda da mevcuttur. Tipik örnekler, endüstride ve güç santrallerinde 690 V üç fazlı alternatif akımın yanı sıra demiryolu güç sistemleri ve 750 V veya 1200 V'a kadar troleybüslerdir.

¹Vida kapağının dişi: E = Edison dişi

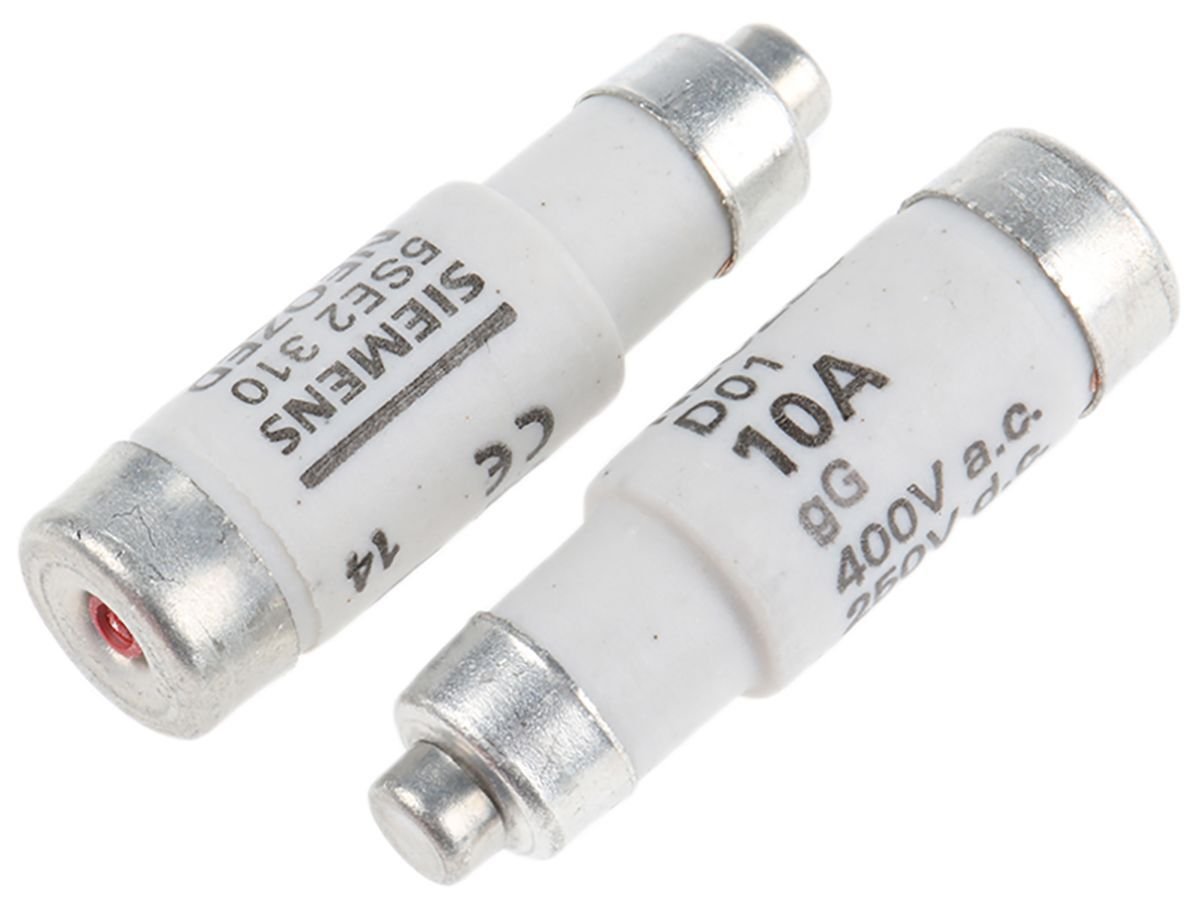

D0 sistemi (ayrıca NEOZED; yeni tip DIAZED sigorta, neo: "yeni") 1967'de Siemens ve Lindner tarafından daha önce baskın olan D sisteminin (DIAZED) bir gelişimi olarak piyasaya sürüldü ve sigorta korumasının hala kullanıldığı yerlerde yeni kurulumlarda onun yerini aldı. D sistemine göre avantajları, aynı nominal akımda daha küçük boyutlar ve daha düşük güç kaybı (daha az ısı üretimi) olmasıdır. NEOZED bir ticari markadır, bu nedenle nötr standart tanımı D0 sistemi veya D0 sigortasıdır (D sıfır olarak okunur). D0 sigortaları üç boyutta üretilir.

Bir boyutun tanımlaması "D0" ve başka bir Arap rakamından oluşur:

¹Vida kapağının dişi: E = Edison dişi, M = metrik diş

D01 sigortaları ayrıca DL soketlerine sığar ve özel bir tutma yayı ile D02 vidalı soketlerinde kullanılabilir. D03 tasarımı, NH sigortalarının yüksek nominal akımlar için daha güvenilir olduğu kanıtlandığından çok nadiren kullanılır. D03 sigortalarının yeni sistemlere takılmasına artık izin verilmemektedir.

D ve D0 sigortaları için vidalı montaj, DIN rayı montajı ve bara montajı ("binici soket") için soketler mevcuttur. Ayrıca, D0 sigortaları için, entegre bir anahtarlı ayırıcıya sahip sigorta soketleri olarak sigortalı yük ayırıcılar vardır. Her sigorta değişiminden önce, soket sigortaların önünde bulunan bir kapak ile kapatılmalıdır. Bu gerilimsiz ve yükten arındırılmış değişim, kullanıcının hiçbir durumda canlı bileşenlerle temas edemeyeceği için operasyonel güvenliği ve kullanıcı güvenliğini artırır. Bu yük ayırıcıların daha yeni versiyonlarında, sigorta kartuşları artık vidalanmaz, yay kuvvetiyle temas ettirilir.

D-Sisteminin yerine, GDR'de 380V AC için yerden tasarruf sağlayan DL-Sistemi piyasaya sürüldü. Tasarım, D01 sigortalarınınkine benzer, ancak 20A'e kadar olacak şekilde tasarlanmıştır. Yasal korumaya sahip eski sistemler için, DL sigortaları hala gG çalışma sınıfı ve 400V AC nominal gerilimle üretilmektedir.

16A'e kadar olan D01 sigortaları (NEOZED) da DL soketlerine sığar, ancak tam tersi olmaz.

¹Vida kapağının dişi: E = Edison dişi

NH sigortaları olarak da bilinen alçak gerilim yüksek performanslı sigortalar, bıçaklı sigortalar, kılıç sigortalar veya (ev bağlantı kutularıyla bağlantılı olarak) depo sigortaları olarak da adlandırılır. Karakteristik özelliği, vidalı sigortalara kıyasla önemli ölçüde daha büyük boyutunun yanı sıra, daha büyük akımları yönlendirmek ve ayırmak için her iki uçtaki masif kontak bıçaklarıdır. NH sigortalarının yaygın versiyonları, 120 kA'e kadar kısa devre arıza akımlarının (nominal kesme kapasitesi) güvenli bir şekilde kesilmesini sağlar, standartlaştırılmış nominal akım 1.250 A'e (nominal akım) kadardır. Standart dışında, 1.600 A'e kadar nominal akıma sahip sigortalar mevcuttur. NH sigortalarının, arızalı bir sigortayı gösteren bir göstergesi vardır. Versiyona bağlı olarak, uç yüzde (üstte) monte edilmiş bir kanat göstergesi olarak veya sigorta takılıyken önden görülebilen bir merkez göstergesi olarak tasarlanmıştır. İki göstergeli NH sigortaları (kombinasyon göstergeleri) da mevcuttur. NH sigortaları, çalışma sınıfı bölümünde açıklanan farklı açma karakteristikleriyle mevcuttur.

NH sigortaları, farklı nominal akım aralıkları için çeşitli boyutlarda üretilir. Boyut 0'ın yeni kurulumlara takılmasına artık izin verilmemektedir.

NH sigortaları, alçak gerilim ağlarının yüksek akım aralığında kullanılır ve endüstriyel tesislerde yaygın olarak kullanılır. Ayrıca, transformatör istasyonları, ana dağıtımlar veya binaların sayaç dolabı gibi kamu güç şebekelerinde ve sayaç sigortası olarak da kullanılırlar.

Müşteri sistemlerinin sayaç öncesi alanında, TAB 2007 (Enerji Şebekesi Operatörlerinin Teknik Bağlantı Koşulları) sayaç başına bir ayırma cihazı gerektirir. Alıntı:

"Bir ayırma cihazı, müşteri sistemini dağıtım ağından ayırmak için kullanılan, müşteri (elektrik konusunda vasıfsız kişi) tarafından da çalıştırılabilen (örn. SMB) bir cihazdır."

Seçici devre kesiciler veya Neozed yük ayırıcı anahtarlar, örneğin, bu gereksinimi karşılar, ancak NH sigortaları karşılamaz. Bu nedenle, NH sigortaları yeni kurulumlarda sadece, vasıfsız kişiler tarafından çalıştırılabilen başka bir ayırma cihazı (örn. Neozed yük ayırıcı anahtarlı sayaç yedekleme formunda) sağlandığı durumlarda sayaç sigortası olarak kullanılır.

Birleşik Krallık'ta, eski kurulumlardaki tüketici üniteleri, kapalı sigorta bağlantıları veya yarı açık, yeniden kablolanabilir sigortalarla donatılabilen sigorta yuvalarıyla donatılmıştır.

Wylex gibi şirketler tarafından üretilen bu sistemde, kullanıcı sigorta elemanındaki sigorta telini değiştirebilir. Gevşek sigorta teli süpermarketlerden, benzin istasyonlarından ve nalburlardan satın alınabilir. Yeniden Kablolanabilir Sigorta Taşıyıcısı, İngiliz Standardı BS 3036'da belirtilmiştir ve 5 A, 15 A, 20 A veya 30 A akımlar için derecelendirilmiş sigorta teli ile donatılabilir.

BS 7671'e göre, bu tür sigortaların nominal akımı, devrenin sürekli nominal akımının 0,725 katını aşmamalıdır. Devre kesiciler bu sigortaların yerine kullanılabilir.

Bu sistemin olası tehlikeleri arasında elektrik sistemlerinde çalışan eğitimsiz kişiler, kasıtlı veya kazara devrelerin sigorta değerinin üzerinde sigorta kullanılması ve madeni para, çivi, saç tokası, tel kalıntıları veya ataş gibi uygun olmayan, iletken "sigorta malzemesi" kullanımı yer alır. Kullanılan sigorta malzemesinin türü sigortayı çıkarmadan belirlenemez. Ayrıca, yeniden kablolanabilir sigortaların kesme kapasitesi, bitişik kurulumlarda ark hatalarına neden olabilen kum dolgulu sigortalarınkinden çok daha düşüktür.

Devre kesiciler, tıpkı sigorta elemanları veya güç kesicileri gibi, aşırı yük veya kısa devre durumunda bir devrenin bağlantısını otomatik olarak kesebilir. Almanya için, yeni kurulumlar için aşağıdaki kurallar geçerlidir (Teknik Bağlantı Gereksinimlerine göre, DIN 18015-1 ile bağlantılı olarak):

• Konut devre dağıtım panolarında, aydınlatma ve priz devreleri için sadece vasıfsız kişiler tarafından çalıştırılabilen devre kesiciler kullanılabilir. Sigorta elemanlarına sadece sabit cihazlar (su ısıtıcıları gibi) için veya alt dağıtım panoları için birincil koruma olarak izin verilir.
• Seçici devre kesiciler (SLS), sayaç öncesi alandaki koruma için kullanılır. NH sigortalarına, ancak sayaç sonrası Neozed ayırıcı anahtar gibi "müşterinin sistemi için vasıfsız kişilerce kullanılabilen ayırma seçeneği" sağlandığında bu uygulama alanında izin verilir.

Konut veya ofis alanlarında, tipik olarak B-karakteristiğine sahip devre kesiciler kullanılır. C-karakteristiği, hatların ve cihazların korunması için yüksek ani akımlara sahip tüketiciler için kullanılır, çünkü B-karakteristiği başlatma sırasında yanlış açmaya neden olabilir. Elektronik cihazlara (elektronik balastlar, anahtarlamalı güç kaynakları) sahip devreleri devre kesicilerle korurken, yüksek ani akımlarına özel dikkat gösterilmelidir.

B-karakteristiğine sahip devre kesiciler, Renard serisine uygun olarak aşağıdaki nominal akımlar için mevcuttur: 6, 10, 13, 16, 20, 25, 32, 35, 40, 50 ve 63 amper. Üreticiye bağlı olarak başka değerler de mevcut olabilir. C, D, K ve Z tipi devre kesiciler, 1 A'in altındaki değerlere kadar daha geniş bir tip yelpazesinde mevcuttur. Almanya'daki konut alanlarında, bireysel devreler tipik olarak B-16 devre kesicilerle (16 A) korunur.

H-karakteristiği, kısa devreler sırasında yüksek empedanslı ağlar veya toprak hataları varlığında güvenilir hızlı açmayı sağlamak için 1950'lerden beri ev devreleri için kullanılmıştır. Ancak, mevcut ağ koşullarında, hassas kısa devre açması istenmeyen bir şekilde tetiklenebilir ve anahtarlamalı güç kaynaklarına (bilgisayarlar, televizyonlar gibi) veya motorlara (elektrikli süpürgeler gibi) sahip cihazları etkileyebilir. Bu gibi durumlarda, H-devre kesicilerinin B-devre kesicileri ile değiştirilmesi önerilir. Bir H10 devre kesicisi genellikle bir B13 devre kesicisi ile değiştirilebilir, çünkü aynı aşırı yük karakteristiğine sahiptirler.

Devre kesiciler sadece nominal akımları ve tasarımları ile değil, aynı zamanda açma karakteristikleri ile de sınıflandırılır. Şu anda standartlaştırılmış karakteristik tipleri B, C, D, E, K ve Z'dir ve bunlar tabloda vurgulanmıştır. Aşırı akım açması için iki değer, açma yapmayan akımı (küçük test akımı) ve açma akımını (büyük test akımı) ifade eder. Maksimum açma süresi açma akımı için geçerlidir. Bazı üreticiler, aşırı akım ve kısa devre koruması için açma akımları için daha dar toleranslar belirtir.

Devre kesiciler yüksek kısa devre akımlarını kapatabilmelidir. Nominal kısa devre kesme kapasitesi I_cn olarak adlandırılan anahtarlama kapasitesi, normatif olarak şu şekilde sınıflandırılır:

Ek olarak, kısa devre akımı sınırlaması için gereksinimler vardır. Almanya'da, 32 A'e kadar olan devre kesiciler için teknik bağlantı koşullarına göre, VDE 0641'e göre en yüksek kısa devre akımı sınırlamasına sahip olan sadece enerji sınırlama sınıfı 3 (seçicilik sınıfı 3, "yüksek gereksinimler") geçerlidir.

Kısa devre durumunda, sadece şebeke empedansı (iç direnç) tarafından belirlenen akım (olası kısa devre akımı) çok yüksektir. Devre kesici, tasarımı nedeniyle kısa devre akımını daha düşük bir değere sınırlar. Yüksek bir enerji sınırlaması, yukarı yöndeki sigorta elemanları ile yüksek seçicilik sağlar ve sistemi elektromanyetik etkilerden korur.

Devre kesicilerin plastik bir muhafazası vardır. Eski versiyonlar silindirikti ve Edison vida dişlerinde önceden yaygın olan vidalı sigortaların yerine kullanılıyordu veya ince bir metal şeritle vidalanıyordu. Modern devre kesiciler dikdörtgen muhafazalara sahiptir ve bir montaj rayına (DIN rayı) birbirine yakın bir şekilde monte edilebilirler.

Tek kutuplu devre kesiciler bugün genellikle bir modül (1 TE) genişliğindedir. Bir modülün genişliği 18 mm'dir. DIN 43880:1988-12 standardına göre, cihazların kurulum genişliği 17,5 ile 18,0 mm arasında olmalıdır. İki kutuplu versiyonlar 2 TE, 1,5 TE veya 1 TE genişliklerinde üretilir. Üç ve dört kutuplu devre kesiciler buna bağlı olarak daha geniştir. Ayrıca kutup başına 1,5 TE genişliğinde devre kesiciler de mevcuttur. Bunlar genellikle 80 A ile 125 A arasındaki nominal akımlar ve/veya çok yüksek kesme kapasitesi için tasarlanmıştır. Seçici bir devre kesici 1,5 TE genişliğindedir, eski tipler 2 TE'dir. 40 mm merkezden merkeze mesafeye sahip bir bara üzerine monte edilirler. Alternatif olarak, seçici devre kesiciler normal DIN raylarına da monte edilir, ancak geleneksel küçük dağıtım panolarına sığmazlar.

Bir devre kesici nötr iletkeni de anahtarlayacaksa, nötr iletken için kontak gecikmeli açılmalı ve önden kapanmalıdır, bu nedenle özel devre kesiciler kullanılmalıdır. Bu, fazın nötr iletken olmadan asla anahtarlanmamasını sağlar.

1. Manuel açma/kapama işlemi için anahtar kolu. Ayrıca anahtar durumunun görsel göstergesini de içerir.
2. Arıza koşullarında devre kesiciyi serbest bırakmak için açma mekanizması.
3. Elektriksel bağlantıyı sağlayan veya kesen anahtar kontağı.
4. Elektriksel bağlantı için terminal konektörleri.
5. Termal tetiklemeli aşırı yük koruması için bimetal şerit.
6. Üretici tarafından termal açma davranışını (karakteristik eğrinin bir parçası) ayarlamak için kullanılan kalibrasyon vidası.
7. Yüksek akımlar, tipik olarak kısa devre akımları için elektromanyetik açma bobini.
8. Kısa devre akımının kesilmesi sırasında arkın söndürülmesi için ark söndürme odası. Ark, açılan anahtar kontağından (3) ark söndürme odasının alanına doğru hareket eder ve burada bölünerek ve soğutularak söndürülür.

Kapatma mekanizması dört şekilde tetiklenebilir:

• Aşırı yük nedeniyle kapatma
  • Devre kesiciden geçen akımın önceden belirlenmiş nominal değeri daha uzun bir süre boyunca önemli ölçüde aşılırsa, kapatma gerçekleşir. Kapatmaya kadar geçen süre aşırı akımın gücüne bağlıdır; yüksek aşırı akımlar için nominal akımdan hafif sapmalara göre daha kısadır. Kapatma mekanizmasını (termal kapatma) tetiklemek için, içinden geçen akımla ısındığında bükülen bir bimetal kullanılır.
• Kısa devre nedeniyle elektromanyetik kapatma
  • Bir sistemde kısa devre meydana gelirse, akış akımı tarafından desteklenen bir elektromıknatıs nedeniyle birkaç milisaniye içinde kapatma gerçekleşir.
• Manuel kapatma
  • Devreler bakım veya geçici kapatma için devre kesicide manuel olarak kapatılabilir. Bu amaçla, ön tarafta bir geçiş anahtarı veya bırakma düğmesi bulunur.
• Ek modüllerle kapatma
  • Saygın üreticilerin çoğu devre kesicisi için, devre kesiciyi çalıştırmak için kullanılabilecek takılabilir yardımcı anahtarlar, düşük gerilim ve aşırı akım açma cihazları, artık akım cihazları (RCD'ler), ark hatası algılama cihazları (AFDD'ler) ve motor sürücüleri (otomatik yeniden kapatıcılar) mevcuttur. Ek modüller, devre kesicinin sağına veya soluna takılır veya devre kesiciye bağlı olarak dağıtım panosunda buna göre kablolanır.

Devre kesicilerin önemli bir özelliği, manipüle edilemez açma mekanizmasıdır. Kısa devre durumunda, çalışma kolu manipüle ediliyor veya "açık" konumunda tutuluyor olsa bile hemen açılmanın gerçekleşmesini sağlar.

Aşırı yük açmasından sonra, bir sıfırlama gerçekleştirilmeden önce bimetalik şeridin önce soğuması gerekir. Yeniden başlatma için gereken manuel sıfırlama, kullanıcıyı potansiyel bir sorun konusunda uyarır ve otomatik sıfırlamayı (arızaya karşı güvenli) önler. Bu, aşırı yüklenmiş ekipmanların kontrolsüz bir şekilde yeniden başlamasını veya arızalı cihazların/kurulumların kontrolsüz bir şekilde yeniden enerjilenmesini önler.
